Cal de argintprezintăMașină de fabricat blocuri QFT15-18ca o soluție de mare capacitate pentru producătorii care caută producție automată de blocuri de beton, calitate constantă a turnării și producție eficientă la scară largă. Proiectat în jurul controlului inteligent HMI+PLC și tehnologiei avansate de vibrație servo, acest echipament sprijină producția de blocuri goale, pavaj, cărămizi solide, borduri, cărămizi de protecție a pantelor, blocuri de gazon și alte produse din beton.
QFT15-18 este proiectat pentru fabricile de blocuri industriale care necesită o capacitate de producție mai mare, fără a se baza în mare măsură pe operarea manuală. Conceptul său de producție complet automatizat conectează dotarea, amestecarea, turnarea, transportul, întărirea, manipularea paleților și paletizarea într-un flux de lucru integrat. În funcție de formularea produsului și a materiei prime, mașina poate obține rezultate precum 8.600–10.000 de pietre de pavaj pe oră, 2.450–3.000 de blocuri goale pe oră și 15.000–18.900 de cărămizi solide pe oră. Sistemul său de vibrație cu cip cu patru axe, accelerația medie de excitație de aproximativ 30 g, frecvența de excitație de 0–65 Hz și puterea instalată la mașina principală de aproximativ 135 kW oferă o bază tehnică pentru fabricarea produselor din beton de mare capacitate.
Cuprins
- Ce este mașina de fabricat blocuri QFT15-18?
- Cum îmbunătățește automatizarea eficiența producției?
- De ce este importantă servovibrația pentru calitatea blocurilor de beton?
- Ce produse poate produce mașina?
- Care sunt parametrii tehnici cheie?
- Cum se potrivește într-o linie de producție complet automată?
- Ce ar trebui să ia în considerare cumpărătorii înainte de a cumpăra?
- Întrebări frecvente
- Concluzie

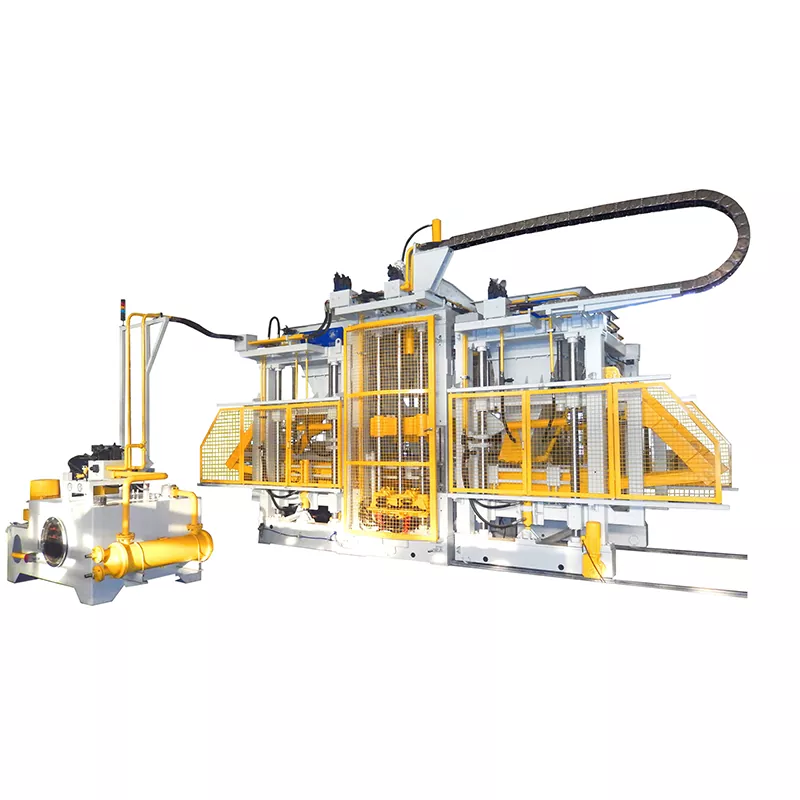

Ce este mașina de fabricat blocuri QFT15-18?
QFT15-18 este o mașină automată de producție de blocuri de beton de mare capacitate, dezvoltată pentru operațiuni de producție la scară mai mare. Spre deosebire de mașinile bloc mici care depind de o intervenție manuală considerabilă, acest model este proiectat în jurul unui flux de lucru automat integrat și a unui sistem de control digital inteligent HMI+PLC.
Mașina aparține seriei de echipamente de fabricare a blocurilor Silver Horse și a fost dezvoltată ca un succesor de capacitate mai mare a modelului anterior QFT 9-16. Configurația sa de producție este destinată fabricilor care au nevoie de cicluri de turnare repetabile, control centralizat al procesului și manipulare eficientă a materialelor.
Una dintre caracteristicile sale importante este capacitatea sa de a găzdui diferite produse din beton prin schimbarea configurației matriței. Acest lucru face ca echipamentul să fie util pentru producătorii care deservesc proiecte de construcții, infrastructură municipală, amenajare a teritoriului, pavaj drumuri și proiecte de protecție a pantelor.
Cum îmbunătățește automatizarea eficiența producției?
Pentru o fabrică modernă de produse din beton, eficiența producției nu este determinată doar de viteza mașinii principale. Pregătirea materialului, mișcarea paleților, transferul produsului, întărirea, stivuirea și intervenția operatorului pot afecta toate producția reală din fabrică.
QFT15-18 este proiectat pentru a conecta aceste etape într-un proces de producție coordonat. O configurație complet automată poate integra dozarea și amestecarea materiilor prime cu turnare, transportul de blocuri umede, manipularea paleților, întărirea, depozitarea paleților și paletizarea robotizată.
- Intervenție manuală redusă:Manipularea automată a materialelor și mișcarea paleților reduc cerințele repetitive de muncă.
- Funcționare constantă:Controlul bazat pe PLC ajută la standardizarea parametrilor de producție pe parcursul ciclurilor repetate.
- Debit mai mare:Capacitatea mare de turnare permite formarea mai multor produse în timpul fiecărui ciclu de producție.
- O mai bună coordonare a fluxului de lucru:Transportoarele, sistemele de paleți, echipamentele de întărire și echipamentele de paletizare pot funcționa ca un sistem de producție conectat.
- Monitorizare centralizată:Comenzile HMI și PLC oferă operatorilor o modalitate mai organizată de a gestiona producția.
Pentru fabricile care planifică extinderea producției pe termen lung, automatizarea poate face, de asemenea, standardizarea procesului de producție mai ușor pe măsură ce cerințele de producție cresc.
De ce este importantă servovibrația pentru calitatea blocurilor de beton?
Vibrația este o parte critică a turnării produsului din beton, deoarece amestecul de beton trebuie să fie distribuit și compactat eficient în interiorul matriței. Vibrațiile inconsistente pot contribui la variații ale densității, aspectului suprafeței și geometriei produsului.
QFT15-18 folosește un sistem de servovibrații cu cip cu patru axe dezvoltat cu tehnologia patentată Silver Horse. Specificațiile tehnice publicate indică o frecvență de excitare de 0-65 Hz și o accelerație medie de excitare de aproximativ 30 g.
Configurația de servovibrație este menită să ofere compactarea controlată și eficientă a materialului. Atunci când parametrii corespunzători de vibrație sunt potriviți cu amestecul de beton, designul matriței și cerințele produsului, procesul poate ajuta la îmbunătățirea uniformității și stabilității turnării.
Acest lucru este deosebit de important atunci când se fabrică produse cu dimensiuni sau cerințe structurale diferite. În loc să trateze vibrațiile ca pe o operație mecanică cu viteză fixă, un sistem de conversie a frecvenței controlat de computer oferă mai multă flexibilitate în gestionarea parametrilor de producție.
Ce produse poate produce mașina?
Unul dintre principalele avantaje ale unui sistem de fabricare a blocurilor de mare capacitate este versatilitatea producției. Cu matrițe adecvate și materii prime formulate corespunzător, QFT15-18 poate fabrica mai multe categorii de produse din beton.
| Tip de produs | Dimensiune tipică | Cantitatea de turnare | Ieșire de referință |
|---|---|---|---|
| Piatra de pavaj | 198 × 98 × 60/80 mm | 60 buc/palet | 8.600–10.000 buc./h |
| Culoare Curbstone | 500–800 × 120 × 350 mm | 2 buc./palet | 205–240 buc./h |
| Cărămidă de protecție a pantei | 406 × 305 × 102 mm | 9 buc./palet | 1.300–1.620 buc./h |
| Caramida solida | 240 × 115 × 53 mm | 84 buc/palet | 15.000–18.900 buc./h |
| Bloc gol | 390 × 190 × 190 mm | 15 buc./palet | 2.450–3.000 buc./h |
Echipamentul poate fi configurat și pentru produse precum blocuri de blocare, blocuri de gazon, cărămizi permeabile ecologice, blocuri poroase, piatră artificială, cărămizi municipale și produse speciale pentru construcții. Producția reală variază în funcție de dimensiunile produsului, materiile prime, formularea și gradul necesar de produs.
Care sunt parametrii tehnici cheie?
Înțelegerea configurației tehnice este esențială atunci când se evaluează o mașină de fabricare a blocurilor, deoarece numai producția nu descrie capacitatea completă de producție.
| Articol tehnic | Specificație de referință QFT15-18 |
|---|---|
| Dimensiunea paletului | 1.400 × 1.200 mm |
| Puterea instalată a mașinii principale | Aproximativ 135 kW |
| Frecvența excitației | 0–65 Hz |
| Accelerația medie a excitației | Aproximativ 30 g |
| Sistem de vibrații | Sistem de servo vibrații cu cip cu patru axe |
| Sistem de control | Control digital inteligent HMI + PLC |
| Modul de producție | Configurare de producție complet automată |
Aceste specificații trebuie luate în considerare împreună cu mixul de produse și planul de producție al fabricii. De exemplu, producția de blocuri goale nu poate fi comparată direct cu producția de pavaj mai mici, deoarece cantitățile de turnare, dimensiunile, timpii de ciclu și consumul de material diferă.
Cum se potrivește într-o linie de producție complet automată?
Mașina principală reprezintă doar o parte a unui sistem industrial de producție de blocuri. Pentru a obține o producție continuă, echipamentele auxiliare trebuie să fie coordonate în jurul pregătirii materialelor, turnării, transportului, întăririi și manipulării produsului finit.
O configurație automată tipică poate include:
- Mașină de dozare
- Mixer culoare-material
- Mixer de materiale de bază
- Șurub transportor și siloz de ciment
- Cantar de ciment
- Transportoare cu bandă de materiale
- Mașină principală de formare a blocurilor
- Transportor cu blocuri umede
- Alimentator de paleți și elevator de paleți
- Cuptoare de întărire și benzi transportoare de întărire
- Echipamente de coborare si depozitare paleti
- Robot de paletizare tip coordonate
- Camera de control PLC
- Sistem de ambalare
Această abordare integrată permite producătorilor să proiecteze capacitatea de producție în jurul fluxului de lucru complet al fabricii, în loc să evalueze mașina de formare a blocurilor ca pe o piesă izolată de echipament. Pentru proiecte mari, o linie de producție complet automată de fabricare a blocurilor poate oferi o soluție mai coordonată.
Ce ar trebui să ia în considerare cumpărătorii înainte de a cumpăra?
Alegerea echipamentelor industriale de fabricare a blocurilor ar trebui să înceapă cu produsele vizate și cu capacitatea de producție necesară, mai degrabă decât cu simpla selectare a mașinii cu cea mai mare putere nominală.
- Definiți gama de produse:Stabiliți dacă fabrica va produce în principal blocuri goale, cărămizi solide, pavele, borduri, cărămizi permeabile sau mai multe categorii de produse.
- Calculați capacitatea realistă:Luați în considerare ciclul de turnare, capacitatea de întărire, orele de lucru, dimensiunea produsului și utilizarea planificată, în loc să vă bazați doar pe producția maximă orară.
- Evaluați cerințele de automatizare:Decideți cât de mult ar trebui automatizată dozarea, transportul, manipularea paleților, întărirea și paletizarea.
- Verificați infrastructura fabricii:Confirmați capacitatea electrică disponibilă, spațiul de producție, depozitarea materiilor prime, zona de întărire și spațiul de manipulare a produsului finit.
- Luați în considerare flexibilitatea matriței:Dacă sunt planificate mai multe produse, în decizia de cumpărare ar trebui incluse cerințele de compatibilitate și schimbare a matriței.
- Examinați asistența tehnică:Instalarea, punerea în funcțiune, formarea operatorilor, piesele de schimb și asistența post-vânzare pot afecta direct procesul de pornire.
Cal de argint a dezvoltat și furnizat soluții de producție de bloc pentru piețele internaționale, cu proiecte de raportare a informațiilor companiei în mai multe regiuni. Producătorul afirmă, de asemenea, că echipamentul său este conceput pentru a satisface cerințele internaționale de export și poate fi furnizat cu echipamente de sprijin pentru soluții complete de producție.
Întrebări frecvente
Ce tipuri de blocuri poate produce QFT15-18?
Mașina poate produce blocuri goale, cărămizi solide, pietre de pavaj, borduri, cărămizi de protecție a pantelor, blocuri de gazon, cărămizi permeabile ecologice, blocuri poroase și alte produse din beton atunci când sunt asortate cu matrițe și formulări de producție adecvate.
Care este ieșirea QFT15-18 pentru blocuri goale?
Pentru un bloc tubular de 390 × 190 × 190 mm, specificația publicată indică o cantitate de turnare de 15 bucăți pe palet, un timp de ciclu de aproximativ 18–22 secunde și o producție de referință de aproximativ 2.450–3.000 bucăți pe oră, echivalent cu aproximativ 34–42 m³ pe oră.
QFT15-18 este potrivit pentru fabricile automatizate?
Da. Mașina este proiectată pentru configurații de producție complet automatizate și poate fi integrată cu sisteme de dozare, amestecare, transport, întărire, manipulare paleți, paletizare și control PLC.
Care este puterea instalată la mașina principală?
Parametrii tehnici publicati specifică aproximativ 135 kW pentru mașina principală. Necesarul electric total al unei linii de producție complete va fi mai mare deoarece trebuie incluse și echipamente auxiliare.
Ce factori afectează ciclul real de producție?
Dimensiunile produsului, caracteristicile materiilor prime, formularea betonului, rezistența produsului sau cerințele de calitate, configurația matriței și condițiile de funcționare pot influența toate ciclul de turnare și rezultatul final.
Echipamentul poate fi folosit pentru producția de pavaj?
Da. Datele publicate enumeră o configurație de pavaj de 198 × 98 × 60/80 mm cu 60 de bucăți pe palet, un timp de ciclu de 20–25 de secunde și o producție indicată de aproximativ 8.600–10.000 de bucăți pe oră.
Concluzie
QFT15-18 combină turnarea de mare capacitate, controlul automat al producției, tehnologia servo-vibrații și aplicațiile flexibile ale produselor într-o platformă de producție concepută pentru fabricarea de produse din beton la scară largă. Configurația sa tehnică îl face deosebit de relevant pentru fabricile care produc pavele, blocuri goale, cărămizi solide, borduri, produse de protecție a pantelor și alte materiale de construcție din beton. Dacă plănuiți o nouă fabrică de producție de blocuri, modernizați o instalație existentă sau evaluați capacitatea de echipamente pentru un portofoliu specific de produse, aflați mai multe despre mașina de fabricare a blocurilor QFT15-18 și discutați despre producția necesară, matrițele, materiile prime și configurația de automatizare cu Silver Horse. Pentru o propunere de producție personalizată, configurație de echipament și cotație,contactaţi-neastăzi și lăsați echipa noastră tehnică să vă ajute să planificați o soluție practică de fabricare a blocurilor.
